El error más frecuente que vemos en obra al norte de Iquique es asumir una velocidad de onda constante en todo el perfil, ignorando las intercalaciones de costra salina y arena suelta que caracterizan la geología local. Cuando el diseño sísmico se basa en supuestos genéricos en lugar de un perfil de velocidades real, la clasificación de sitio puede quedar desplazada un rango completo, sobredimensionando la estructura o peor aún, subestimando la demanda. La tomografía sísmica de refracción y reflexión resuelve esta incertidumbre al entregar una imagen 2D del subsuelo con la distribución de Vp y, mediante procesamiento avanzado, permitir inferir la rigidez de los estratos a profundidades que otros métodos no alcanzan con la misma resolución. En Iquique, donde el basamento rocoso de la Cordillera de la Costa se oculta bajo depósitos cuaternarios de espesor muy variable, complementamos este estudio con sondajes SPT cuando la norma exige validación directa de la resistencia a la penetración.
Un perfil de velocidades obtenido por tomografía sísmica reduce la incertidumbre en la clasificación de sitio y evita correcciones tardías en el diseño estructural.
Alcance del trabajo

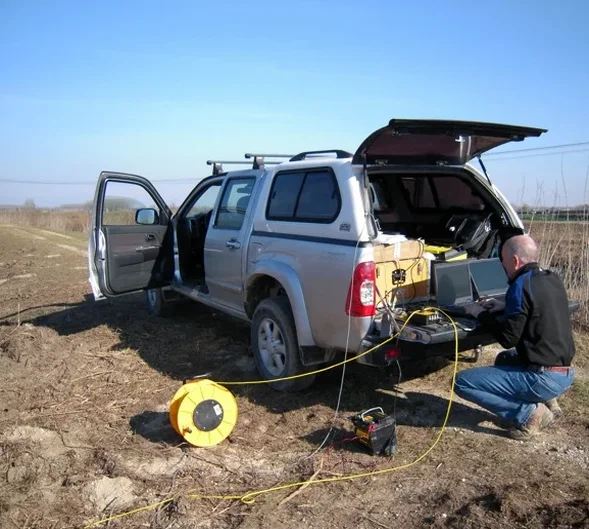

El borde costero de Iquique presenta una secuencia estratigráfica particular: depósitos eólicos finos sobre una costra de sales de hasta 4 metros de espesor en algunos sectores de Alto Hospicio, seguida de arenas medianas a densas y finalmente la roca intrusiva del Jurásico. Esta configuración genera contrastes de impedancia muy marcados que la tomografía de refracción captura con precisión, definiendo la interfase suelo duro-roca y la geometría del basamento con errores laterales inferiores al 5 por ciento. Trabajamos con tendidos sísmicos de 24 a 48 geófonos, fuente de impacto instrumentada y software de inversión tomográfica que itera hasta lograr un modelo de velocidades convergente, cumpliendo los criterios de la norma NCh 3328 y los requerimientos de la NCh433 para clasificación sísmica de sitio. La combinación con reflexión de alta resolución permite, además, identificar estructuras geológicas menores como paleocanales rellenos de material suelto que pueden pasar inadvertidos en una campaña de sondajes aislados.
Notas del área
Cerca del aeropuerto Diego Aracena, en el sector sur de Iquique, un proyecto de edificación que incluía dos niveles subterráneos se fundamentó en un perfil de refracción convencional de apenas 12 canales. Al no contar con suficiente densidad de rayos, esa técnica no pudo identificar una lente de arena limosa saturada localizada a 9 m de profundidad. Cuando la excavación la alcanzó, se generó una inestabilidad en la losa de fondo que detuvo las labores durante tres semanas. Empleando tomografía sísmica de alta resolución con geófonos más espaciados y múltiples puntos de tiro, se habría podido detectar dicho estrato de baja velocidad, permitiendo así reforzar anticipadamente el sistema de contención. En Iquique, la napa freática somera y las sales solubles complican el comportamiento mecánico, por lo que omitir una caracterización geofísica detallada representa un riesgo que deriva en sobrecostos y reprogramaciones que ningún mandante desea afrontar.
Dudas habituales
¿Qué profundidad máxima de investigación alcanza la tomografía sísmica en los suelos de Iquique?
La profundidad de investigación varía según la longitud del tendido y la energía de la fuente. Usando un tendido de 115 m y una fuente de impacto instrumentada, en refracción se logran entre 25 y 35 m; con martillo acelerado o caída de peso se alcanzan 50-60 m en suelos compactos. En reflexión de alta resolución, es posible superar los 100 m si la estratigrafía lo admite y existe suficiente contraste de impedancia entre capas.
¿Se puede aplicar refracción sísmica en el casco urbano de Iquique con ruido ambiental?
Es factible, aunque se necesitan protocolos específicos. Se opera en horarios de bajo tránsito, se utiliza apilamiento vertical de impactos (5 a 10 golpes por punto de tiro) y filtrado espectral para reducir el ruido urbano. En avenidas muy transitadas, los tendidos se programan en fines de semana o madrugada, y se monitorea en tiempo real la relación señal/ruido durante la adquisición.
¿Cuál es el costo de una tomografía sísmica para un proyecto de edificación en Iquique?
Para un estudio típico que involucra dos o tres tendidos sísmicos de refracción en Iquique, el costo varía entre $1.253.000 y $2.463.000, en función de la longitud total del perfil, la cantidad de geófonos, la complejidad de acceso al terreno y si se contempla procesamiento de reflexión o solo refracción.
¿Qué diferencia hay entre la tomografía de refracción y un perfil MASW para clasificación sísmica de sitio?
Mediante refracción se obtiene la distribución 2D de velocidades de onda P (Vp) y se definen geometrías de estratos con alta precisión lateral. El MASW, por su parte, entrega el perfil 1D de velocidades de onda de corte (Vs) bajo el centro del arreglo. Ambos métodos son complementarios: la refracción caracteriza la estratigrafía mientras que el MASW proporciona el Vs30 necesario para la clasificación según NCh433. En Iquique, es habitual ejecutar ambos en los mismos tendidos para validar resultados y disminuir la ambigüedad interpretativa.
